Вентиль электропневматический 1В.003
СЕРД.306232.001ТУ
Вентиль электропневматический 1В.003 предназначен для дистанционного управления пневматическими приводами локомотивов.
Электропневмовентили 1В.003, изготавливаемые ООО ПКП «ЭДС», аналогичны электропневмовентилям, изготавливаемым по чертежу 6ТР.299.002.
В продаже также имеются сменные катушки, которые можно менять самостоятельно без использования инструмента.
Конструкция электропневмовентиля
• Катушка электропневмовентиля крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава.
• Специальный износостойкий и химически стойкий материал уплотнительных элементов. Нулевые утечки.
• Вентиль легко поддаётся разборке для чистки клапанной пары при работе в условиях загрязнённого воздуха.
• Электропневмовентиль имеет кнопку ручного включения, используемую при наладке.
• Степень защиты вентиля электропневматического — IP00 по ГОСТ 14254-2015.
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное давление, МПа | 0,63 |
| Рабочий диапазон давлений, МПа | от 0,4 до 1 |
| Принцип срабатывания | НЗ (нормально закрытый) |
| Пропускное сечение, мм² | |
| -на впуск | 8 |
| -на выпуск | 19 |
| Масса, кг, не более | 1,2 |
| Наименование (товарное)* | Напряжение |
Потребляемая мощность, Вт, не более |
Обозначение КД ООО ПКП «ЭДС» | Обозначение КД аналога |
|---|---|---|---|---|
| 1В.003 У2 50 В | 50 В | 16 | СЕРД.306232.031 | 6ТР.299.002 |
| 1В.003.1 У2 110 В | 110 В | 17 | СЕРД.306232.031-01 | 6ТР.299.002-01 |
| * Наряду с климатическим исполнением У2, вентили 1В.003 также производятся в климатическом исполнении У3 | ||||

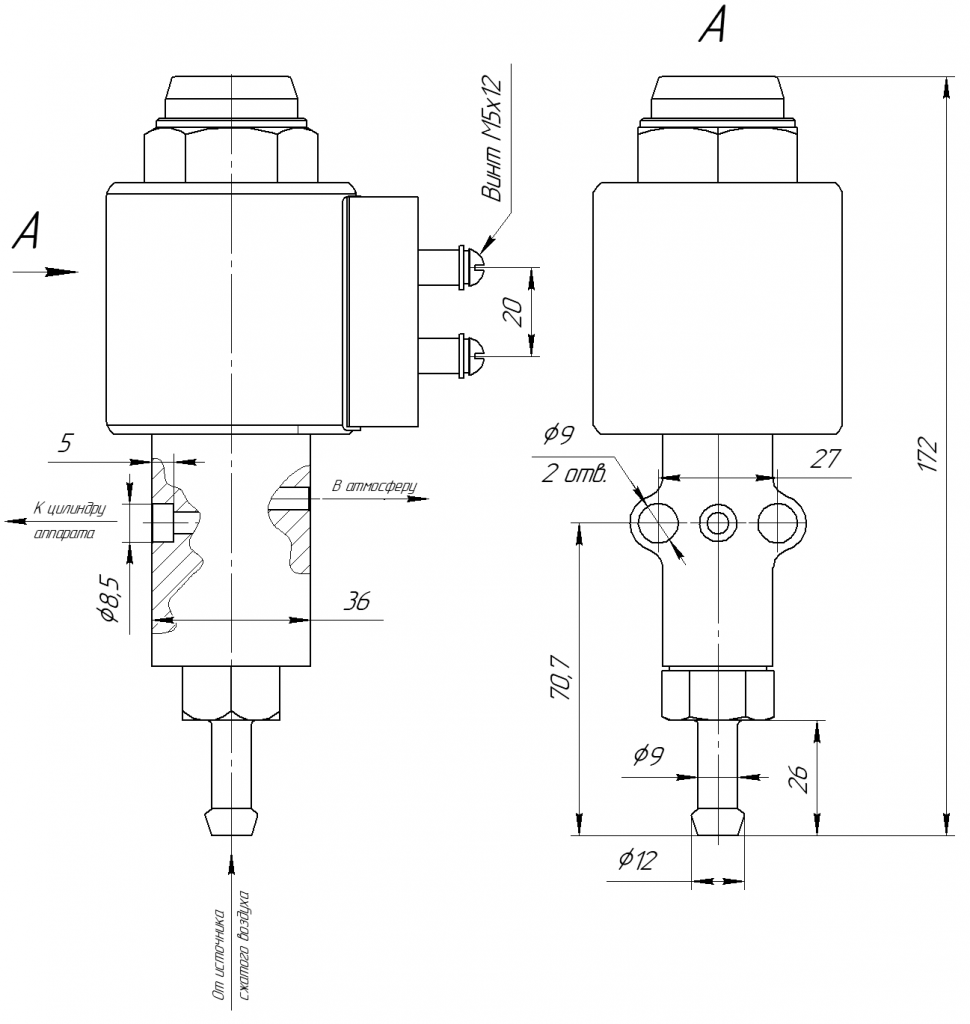

Габаритные и присоединительные размеры
