ЭВВ-37

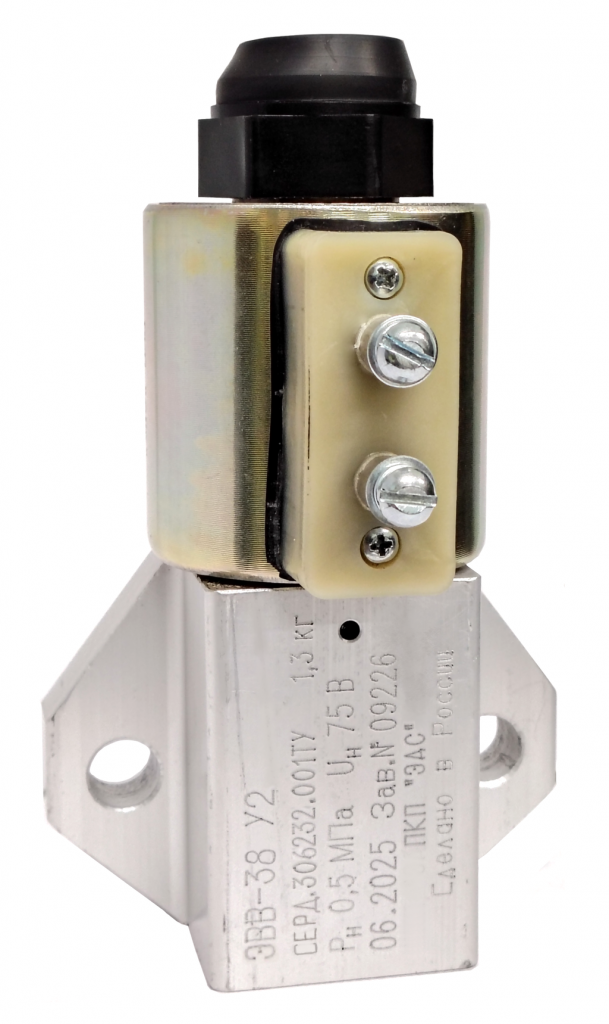

Вентиль электропневматический ЭВВ-37, ЭВВ-38, ЭВВ-39

СЕРД.306232.001ТУ

Вентиль электропневматический семейства ЭВВ-37 предназначен для дистанционного управления пневматическими приводами локомотивов.
Электропневмовентили семейства ЭВВ-37, изготавливаемые ООО ПКП «ЭДС», аналогичны электропневмовентилям, изготавливаемым по чертежу 6ТН.295.037 (6ТН.295.038, 6ТН.295.039).
В продаже также имеются сменные катушки, которые можно менять самостоятельно без использования инструмента.

Конструкция электропневмовентиля

• Катушка электропневмовентиля крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава.
• Специальный износостойкий и химически стойкий материал уплотнительных элементов. Нулевые утечки.
• Вентиль легко поддаётся разборке для чистки клапанной пары при работе в условиях загрязнённого воздуха.
• На впускном отверстии установлен сетчатый фильтр для предотвращения попадания стружки, окалины и т. п. в электропневмовентиль и в пневмоцилиндр.
• Электропневмовентиль имеет кнопку ручного включения, используемую при наладке.
• Степень защиты вентиля электропневматического — IP00 по ГОСТ 14254-2015.

В размещённой ниже таблице приведены основные технические параметры вентиля электропневматического ЭВВ-37.

Габаритные и присоединительные размеры
