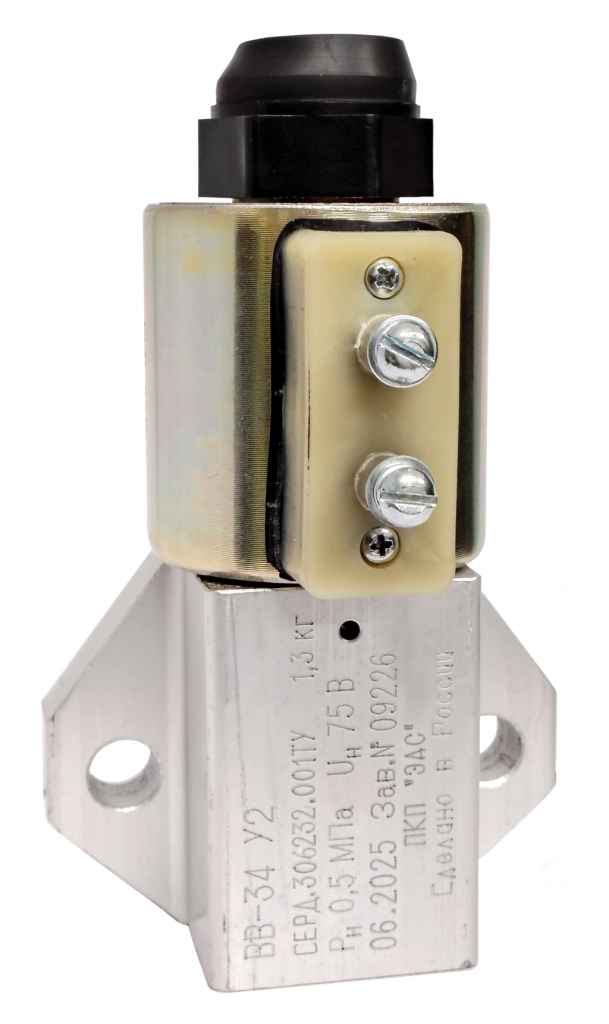

Вентиль электропневматический ВВ-34, ВВ-34Ш
СЕРД.306232.001ТУ
Вентиль электропневматический семейства ВВ-34 предназначен для дистанционного управления пневматическими приводами локомотивов.
Электропневмовентили семейства ВВ-34, изготавливаемые ООО ПКП «ЭДС», аналогичны электропневмовентилям, изготавливаемым по чертежу 2ТХ.956.007 (2ТХ.999.012 для ВВ-34Ш).
В продаже также имеются сменные катушки, которые можно менять самостоятельно без использования инструмента.
Кроме этого, мы производим такой же вентиль с другими типами разъёмов (в том числе с разъёмом ISO 4400 / EN 175301-803 / DIN 43650 А / СЭ11-19) под названием ВВ-352.
Конструкция электропневмовентиля
• Катушка электропневмовентиля крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава.
• Специальный износостойкий и химически стойкий материал уплотнительных элементов. Нулевые утечки.
• Вентиль легко поддаётся разборке для чистки клапанной пары при работе в условиях загрязнённого воздуха.
• На впускном отверстии установлен сетчатый фильтр для предотвращения попадания стружки, окалины и т. п. в электропневмовентиль и в пневмоцилиндр.
• Электропневмовентиль имеет кнопку ручного включения, используемую при наладке.
• Степень защиты вентиля электропневматического — IP00 по ГОСТ 14254-2015 (для ВВ-34), IP65 по ГОСТ 14254-2015 (для ВВ-34Ш).
В размещённой ниже таблице приведены основные технические параметры вентиля электропневматического ВВ-34.
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное давление, МПа | 0,5 |
| Рабочий диапазон давлений, МПа | от 0,35 до 0,675 |
| Потребляемая мощность, Вт, не более | 31 |
| Принцип срабатывания | НО (нормально открытый) |
| Пропускное сечение, мм² | |
| -на впуск | 30 |
| -на выпуск | 8 |
| Масса, кг, не более | 1,3 |
| Наименование (товарное)* | Напряжение |
Обозначение КД ООО ПКП «ЭДС» |
Обозначение КД аналога |
|---|---|---|---|
| ВВ-34 У2 24 В | 24 В | СЕРД.306232.005 | 2ТХ.956.007.3 |
| ВВ-34 У2 50 В | 50 В | СЕРД.306232.005-03 | 2ТХ.956.007.4 |
| ВВ-34 У2 75 В | 75 В | СЕРД.306232.005-06 | 2ТХ.956.007.5 |
| ВВ-34 У2 110 В | 110 В | СЕРД.306232.005-09 | 2ТХ.956.007.6 |
| ВВ-34 У2 220 В | 220 В | СЕРД.306232.005-12 | 2ТХ.956.007.7 |
| ВВ-34Ш У2 24 В | 24 В | СЕРД.306232.005-02 | 2ТХ.999.012.3 |
| ВВ-34Ш У2 50 В | 50 В | СЕРД.306232.005-05 | 2ТХ.999.012.4 |
| ВВ-34Ш У2 75 В | 75 В | СЕРД.306232.005-08 | 2ТХ.999.012.5 |
| ВВ-34Ш У2 110 В | 110 В | СЕРД.306232.005-11 | 2ТХ.999.012.6 |
| ВВ-34Ш У2 220 В | 220 В | СЕРД.306232.005-14 | 2ТХ.999.012.7 |
| * Наряду с климатическим исполнением У2, вентили семейства ВВ-34 также производятся в климатическом исполнении У3 | |||
Габаритные и присоединительные размеры
