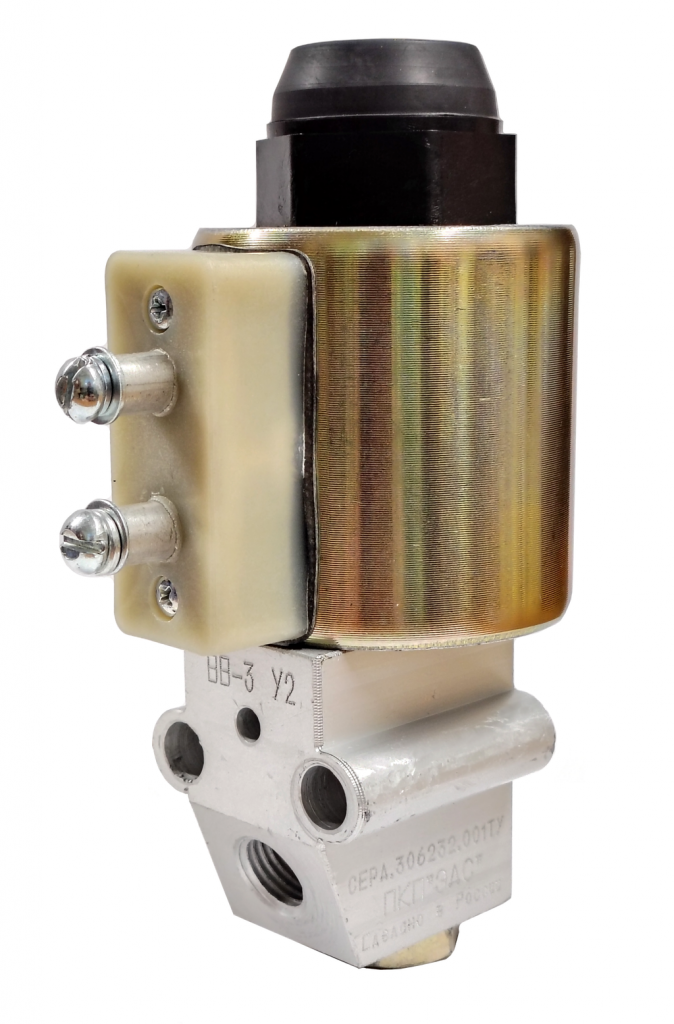

Вентиль электропневматический ВВ-3
СЕРД.306232.001ТУ
Вентиль электропневматический ВВ-3 предназначен для дистанционного управления пневматическими приводами локомотивов.
Электропневмовентили ВВ-3, изготавливаемые ООО ПКП «ЭДС», аналогичны электропневмовентилям, изготавливаемым по чертежу 2ТХ.999.007.
В продаже также имеются сменные катушки, которые можно менять самостоятельно без использования инструмента.
Конструкция электропневмовентиля
• Катушка электропневмовентиля крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава.
• Специальный износостойкий и химически стойкий материал уплотнительных элементов. Нулевые утечки.
• Вентиль легко поддаётся разборке для чистки клапанной пары при работе в условиях загрязнённого воздуха.
• На впускном отверстии установлен сетчатый фильтр для предотвращения попадания стружки, окалины и т. п. в электропневмовентиль и в пневмоцилиндр.
• Электропневмовентиль имеет кнопку ручного включения, используемую при наладке.
• Степень защиты вентиля электропневматического — IP00 по ГОСТ 14254-2015.
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное давление, МПа | 0,63 |
| Рабочий диапазон давлений, МПа (кгс/см²) | от 0,4 до 1 |
| Потребляемая мощность, Вт, не более | 18 |
| Принцип срабатывания | НЗ (нормально закрытый) |
| Пропускное сечение, мм² | |
| -на впуск | 8 |
| -на выпуск | 19 |
| Масса, кг, не более | 1,3 |
Исполнения, аналоги:
| Наименование (товарное)* | Напряжение | Обозначение КД ООО ПКП «ЭДС» | Обозначение КД аналога |
|---|---|---|---|
| ВВ-3 У2 24 В | 24 В | СЕРД.306232.007-03 | 2ТХ.999.007.1 |
| ВВ-3 У2 50 В | 50 В | СЕРД.306232.007 | 2ТХ.999.007.2 |
| ВВ-3 У2 75 В | 75 В | СЕРД.306232.007-01 | 2ТХ.999.007.3 |
| ВВ-3 У2 110 В | 110 В | СЕРД.306232.007-02 | 2ТХ.999.007.4 |
| * Наряду с климатическим исполнением У2, вентиль ВВ-3 также производится в климатическом исполнении У3 | |||
Габаритные и присоединительные размеры
