ВВ-2

Вентиль электропневматический ВВ-2

СЕРД.306232.001ТУ

Вентиль электропневматический ВВ-2 предназначен для дистанционного управления пневматическими приводами локомотивов.
Электропневмовентили ВВ-2, изготавливаемые ООО ПКП «ЭДС», аналогичны электропневмовентилям, изготавливаемым по чертежу 2ТХ.999.006 (для базовой модификации ВВ-2; остальные модификации — см. таблицу ниже).
В продаже также имеются сменные катушки, которые можно менять самостоятельно без использования инструмента.

Конструкция электропневмовентиля

• Катушка электропневмовентиля крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава.
• Специальный износостойкий и химически стойкий материал уплотнительных элементов. Нулевые утечки.
• Вентиль легко поддаётся разборке для чистки клапанной пары при работе в условиях загрязнённого воздуха.
• На впускном отверстии большинства исполнений (см. таблицу ниже) установлен сетчатый фильтр для предотвращения попадания стружки, окалины и т. п. в электропневмовентиль и в пневмоцилиндр.
• Электропневмовентиль имеет кнопку ручного включения, используемую при наладке.
• Степень защиты вентиля электропневматического ВВ-2 — IP00 по ГОСТ 14254-2015 (для ВВ-2В-2Ш — IP65 по ГОСТ 14254-2015).

В размещённой ниже таблице приведены основные технические параметры вентиля электропневматического ВВ-2.

Наименование (товарное)*	Рис.	Ном. напр., В	Ном. давл., МПа	Сечение на впуск, мм²	Сечение на выпуск, мм²	Масса, кг, не более	Фильтр на впуске	Обозначение КД ООО ПКП «ЭДС»	Обозначение КД аналога
ВВ-2 У2 24 В	1	24	0,63	6	6,5	0,8	✔	СЕРД.306232.018	2ТХ.999.006
ВВ-2 У2 75 В	1	75	0,63	6	6,5	0,8	✔	СЕРД.306232.018-01	2ТХ.999.006-3
ВВ-2 У2 110 В	1	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-02	2ТХ.999.006-4
ВВ-2А У2 50 В	3	50	0,63	6	6,5	0,8	✔	СЕРД.306232.018-03	5ТР.455.011-04
ВВ-2А-2 У2 50 В	2	50	0,63	6	6,5	0,8	✔	СЕРД.306232.018-04	5ТР.455.011-07
ВВ-2А-2 У2 110 В	2	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-05
ВВ-2Б У2 50 В	4	50	0,63	6	6,5	0,8		СЕРД.306232.018-06	6ТР.295.000р1
ВВ-2В-2 У2 24 В	8	24	0,63	8	19	1,3	✔	СЕРД.306232.018-07
ВВ-2В-2 У2 50 В	8	50	0,63	8	19	1,3	✔	СЕРД.306232.018-08
ВВ-2В-2 У2 75 В	8	75	0,63	8	19	1,3	✔	СЕРД.306232.018-09
ВВ-2В-2 У2 110 В	8	110	0,63	8	19	1,3	✔	СЕРД.306232.018-10
ВВ-2В-2 У2 220 В	8	220	0,63	8	19	1,3	✔	СЕРД.306232.018-11
ВВ-2В-2Ш У2 24 В	9	24	0,63	8	19	1,3	✔	СЕРД.306232.018-12
ВВ-2В-2Ш У2 50 В	9	50	0,63	8	19	1,3	✔	СЕРД.306232.018-13
ВВ-2В-2Ш У2 75 В	9	75	0,63	8	19	1,3	✔	СЕРД.306232.018-14
ВВ-2В-2Ш У2 110 В	9	110	0,63	8	19	1,3	✔	СЕРД.306232.018-15	2ШП.341.023.029-5
ВВ-2В-2Ш У2 220 В	9	220	0,63	8	19	1,3	✔	СЕРД.306232.018-16
ВВ-2Г У2 110 В	4	110	0,63	6	6,5	0,8		СЕРД.306232.018-17	5ТР.455.011-10
ВВ-2Г-1 У2 110 В	2	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-18	5ТР.455.011
ВВ-2Г-2 У2 110 В	6	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-19	5ТР.455.011-15
ВВ-2Г-3 У2 110 В	3	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-20	5ТР.455.011-02
ВВ-2Д-1 У2 50 В	7	50	0,63	6	6,5	0,8	✔	СЕРД.306232.018-21	5ТР.455.011-05
ВВ-2Д-1 У2 110 В	7	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-22
ВВ-2Д-2 У2 50 В	6	50	0,63	6	6,5	0,8	✔	СЕРД.306232.018-23	5ТР.455.011-06
ВВ-2Д-2 У2 110 В	6	110	0,63	6	6,5	0,8	✔	СЕРД.306232.018-24
ВВ-2Г-13 У2 50 В	10	50	0,63	25	-	1,2	✔	СЕРД.306232.018-25
ВВ-2Г-13 У2 110 В	10	110	0,63	25	-	1,2	✔	СЕРД.306232.018-26
ВВ-2Г-Э У2 110 В	5	110	0,63	6	6,5	0,8		СЕРД.306232.018-27	5ТР.455.011-26
* Наряду с климатическим исполнением У2, вентиль ВВ-2 (и его модификации) также производится в климатическом исполнении У3

Габаритные и присоединительные размеры

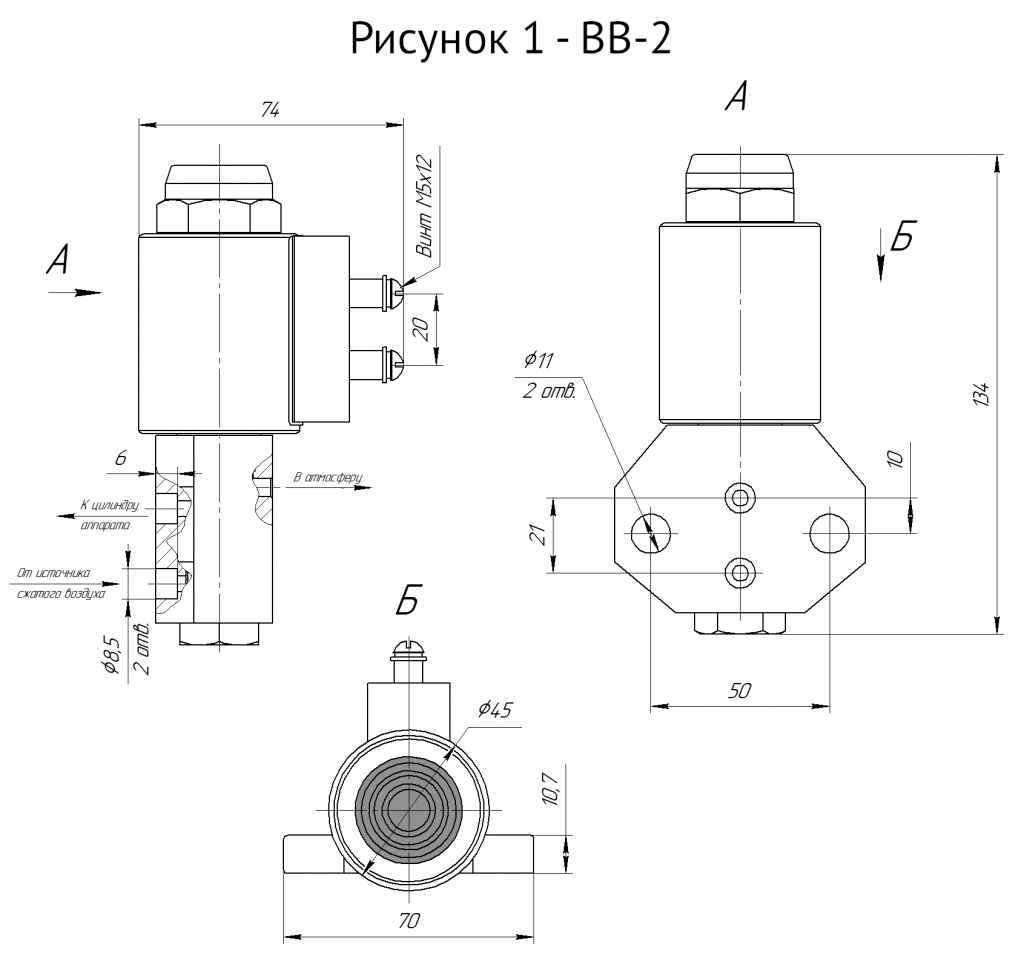

Габаритные и присоединительные размеры электропневмовентилей ВВ-2А, ВВ-2Г-3

Габаритные и присоединительные размеры электропневмовентилей ВВ-2Б, ВВ-2Г

Габаритные и присоединительные размеры электропневмовентилей ВВ-2Г-Э

Габаритные и присоединительные размеры электропневмовентилей ВВ-2Г-2, ВВ-2Д-2

Габаритные и присоединительные размеры электропневмовентилей ВВ-2Д-1

Габаритные и присоединительные размеры электропневмовентилей ВВ-2В-2

Габаритные и присоединительные размеры электропневмовентилей ВВ-2В-2Ш

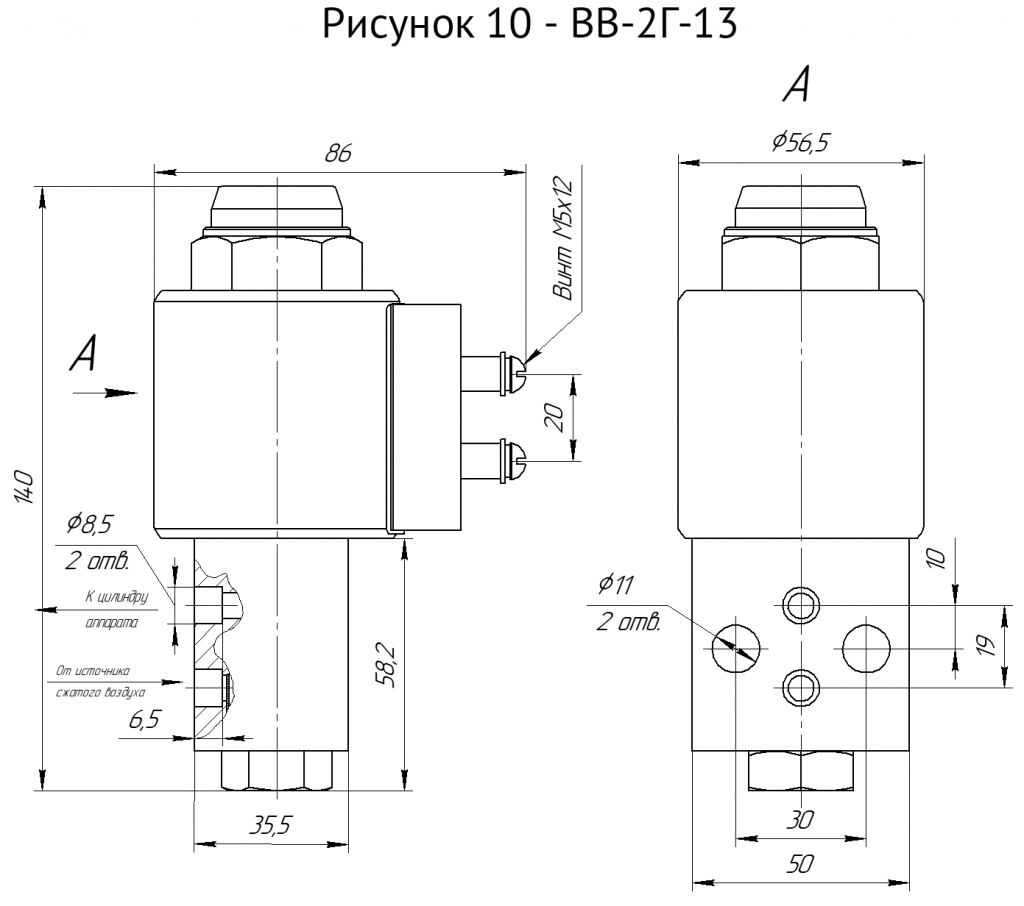

Габаритные и присоединительные размеры электропневмовентилей ВВ-2Г-13
