ПЭМП36-1

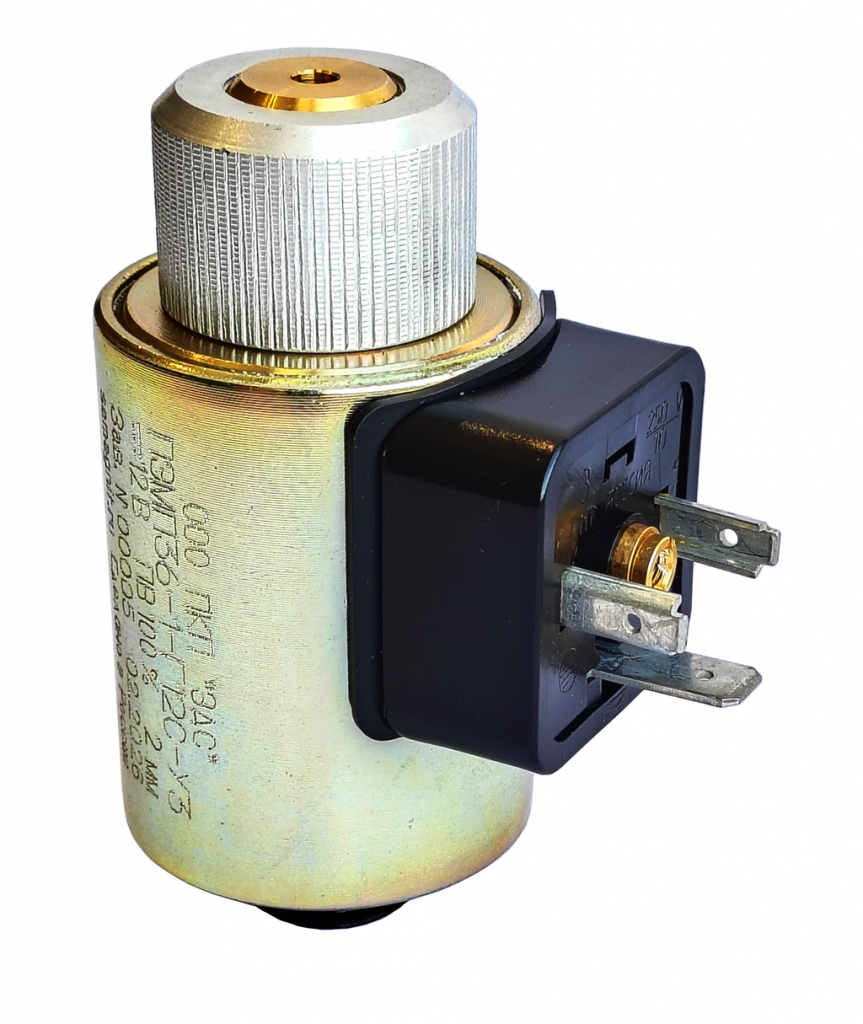

Электромагнит пропорциональный ПЭМП36-1

СЕРД.677122.005

Электромагнит пропорциональный ПЭМП36-1 предназначен для управления пропорциональной гидроаппаратурой (пропорциональные гидроклапаны, гидрораспределители и т.д.).

Конструкция электромагнита

• Катушка электромагнита крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Электромагнит ПЭМП36-1 изготавливается с «мокрым якорем», т.е. полость герметичной арматуры соединена с полостью гидрораспределителя (гидроклапана).
• Тип воздействия электромагнита ПЭМП36-1 на исполнительный механизм — толкающий.
• Тип соединителя электрического (разъёма) — EN 175301-803 (известен также под обозначениями DIN 43650 А; ISO 4400; СЭ11-19).
• Степень защиты электромагнита ПЭМП36-1 с присоединённым соединителем электрическим EN 175301-803 — IP54 по ГОСТ 14254-2015.

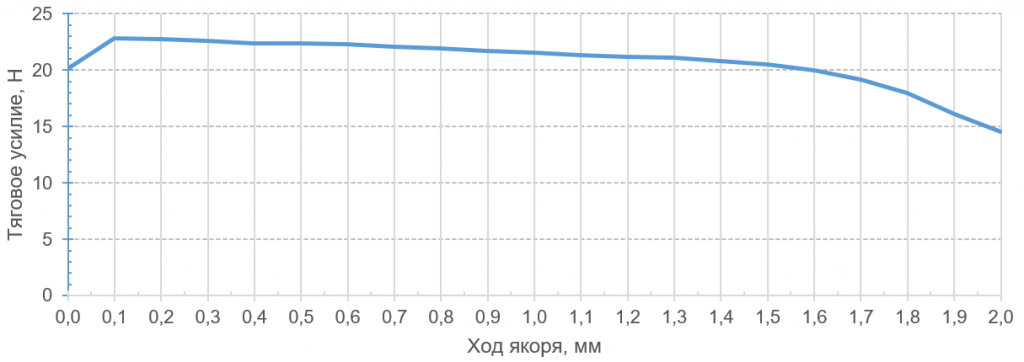

Тяговая характеристика электромагнита пропорционального ПЭМП36-1 при токе 0,8 А

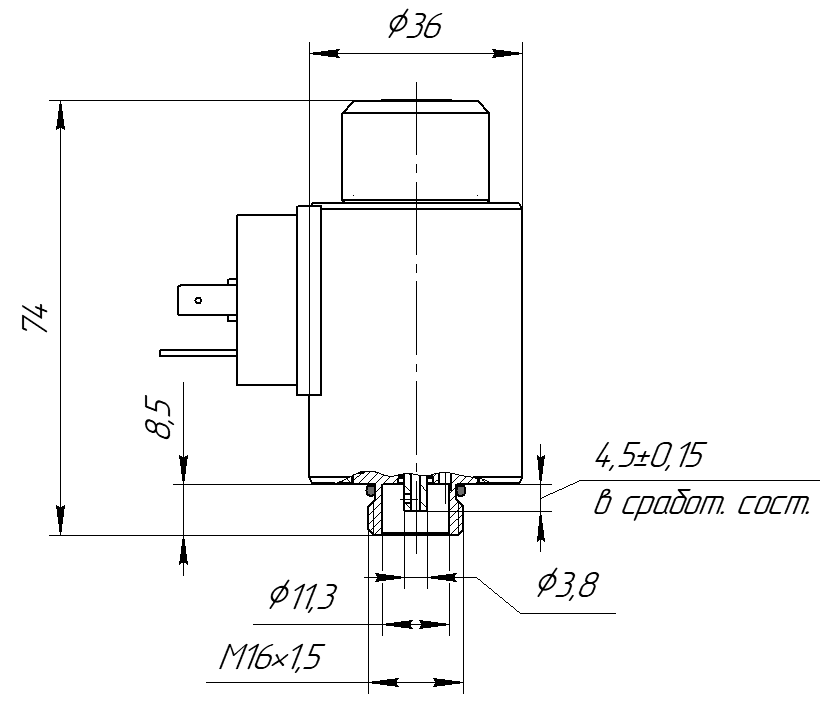

Габаритные и присоединительные размеры
