ВВ-351

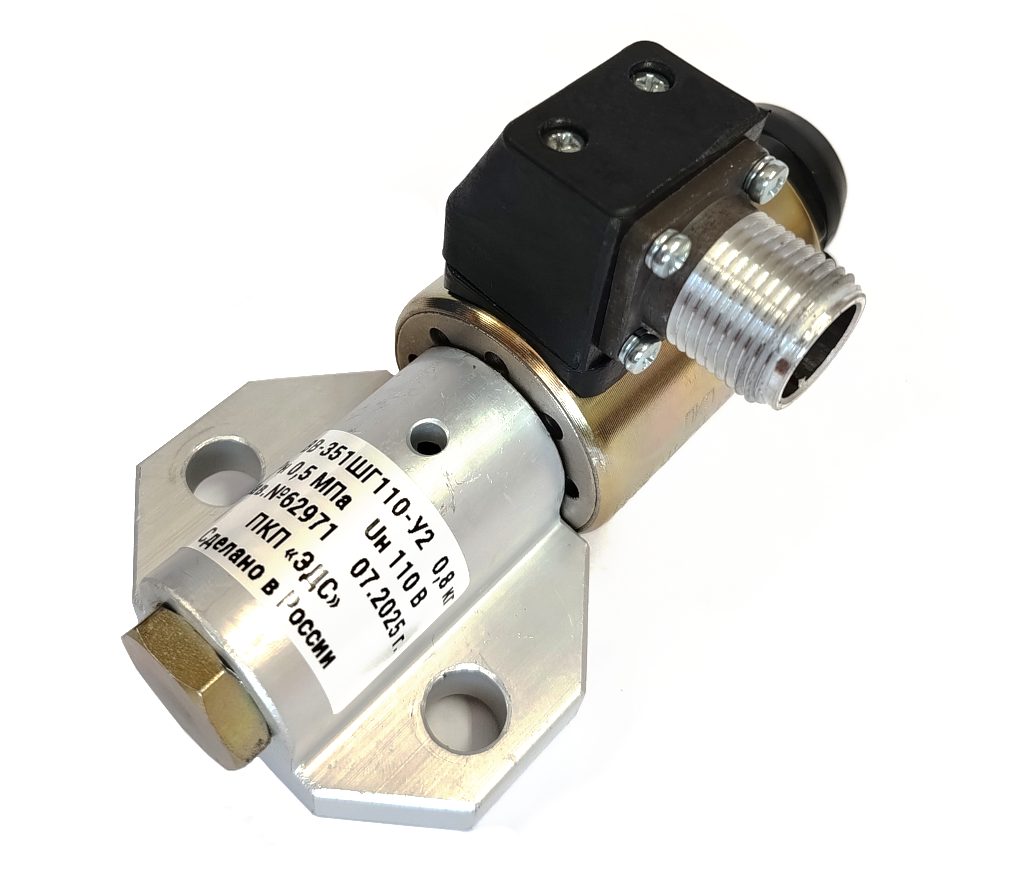

Вентиль электропневматический ВВ-351
СЕРД.306232.001ТУ
Вентили электропневматические ВВ-351 являются функциональными аналогами электропневмовентилей ВВ-32, ВВ-32Ш и предназначены для дистанционного (электрического) управления пневматическими приводами. Широко используются на железнодорожном транспорте, на металлургических и трубных производствах, в буровых установках.
Квалификационные испытания вентили прошли в испытательном центре продукции вагоностроения Тверского института вагоностроения «ИЦПВ-ТИВ».
На выставке Interdrive 2004, проходившей в выставочном центре «Крокус Экспо», НПП «Спецэлектромагнит» было награждено медалью «Гарантия качества и безопасности» и дипломом «За успешное создание электропневмовентилей ВВ-351 нового поколения с применением новейших технологий».
После проведённой в 2013 году модернизации были значительно улучшены эксплуатационные характеристики электропневмовентилей – утечки доведены до нуля, смена катушки происходит без сброса давления в пневмосистеме.
В продаже также имеются сменные катушки, которые можно менять самостоятельно без использования инструмента.
Конструкция электропневмовентиля
• Катушка электропневмовентиля крепится центральной гайкой. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава.
• Специальный износостойкий и химически стойкий материал уплотнительных элементов. Нулевые утечки.
• Вентиль легко поддаётся разборке для чистки клапанной пары при работе в условиях загрязнённого воздуха.
• Электропневмовентиль имеет кнопку ручного включения, используемую при наладке.

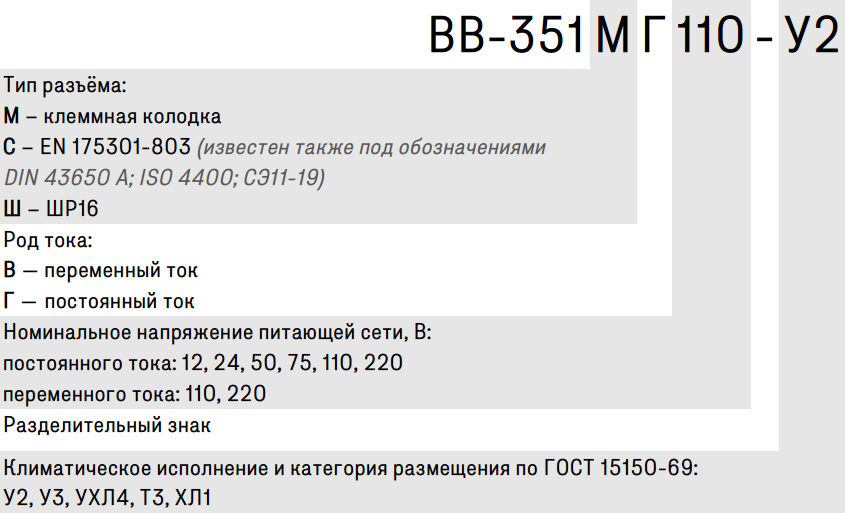

• Исполнения для питания от сети переменного тока выпускаются исключительно с разъёмом EN 175301-803 (известен также под обозначениями DIN 43650 А; ISO 4400; СЭ11-19).
• Степень защиты электропневмовентиля — IP54 для ВВ-351М, IP65 для ВВ-351Ш, IP00 для ВВ-351М.

В размещённой ниже таблице приведены основные технические параметры вентиля электропневматического ВВ-351.
Наименование параметра | Значение параметра |
---|---|
Номинальное давление, МПа | 0,5 |
Рабочий диапазон давлений, МПа (кгс/см²) | от 0,35 до 0,675 |
Ход клапана, мм, не менее | 1,1 |
Допустимое число включений в час, не более | 1200 |
Потребляемая мощность, Вт, не более | 18 |
Принцип срабатывания | НЗ (нормально закрытый) |
Пропускное сечение, мм² | |
-на впуск | 8 |
-на выпуск | 14 |
Масса, кг, не более | 0,8 |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры вентиля ВВ-351М
Габаритные и присоединительные размеры вентиля ВВ-351С

Габаритные и присоединительные размеры вентиля ВВ-351Ш
