ЭУ

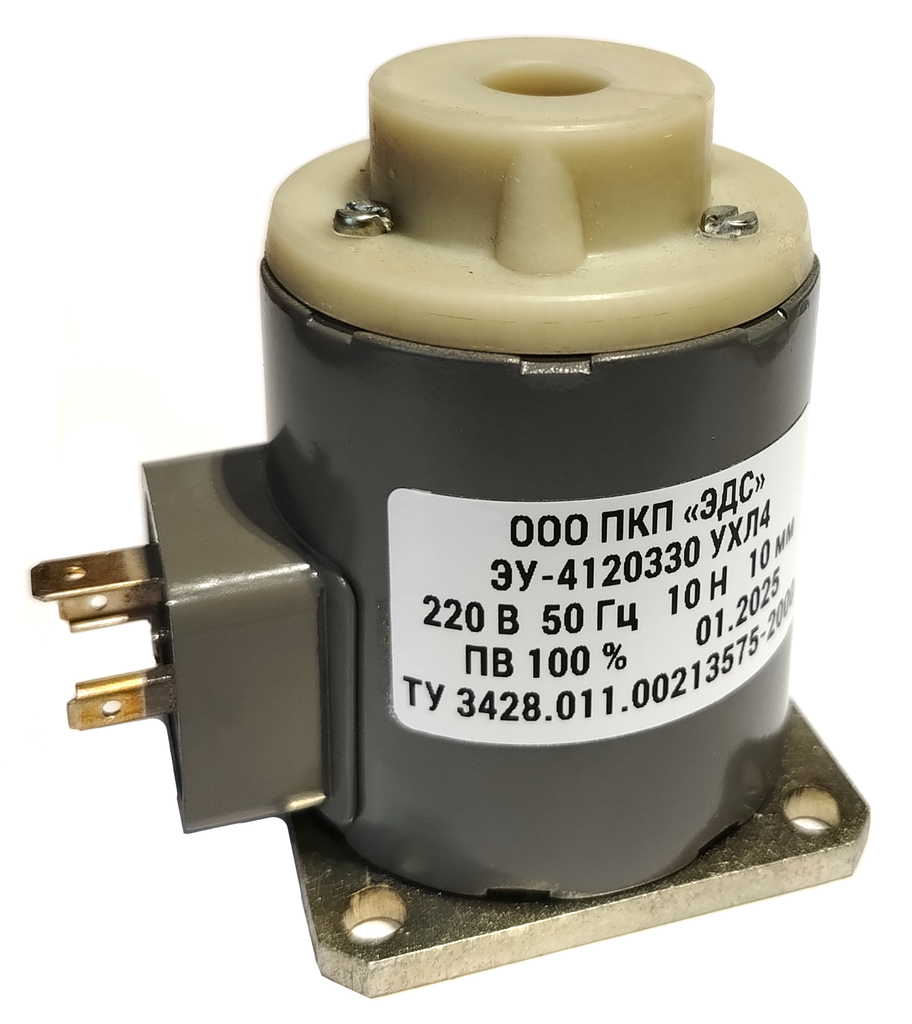

Электромагнит серии ЭУ общемашиностроительный
ТУ 3428.011.00213575-2000
Электромагниты серии ЭУ предназначены для дистанционного управления гидравлическими, пневматическими и другими механизмами, установленными в закрытых помещениях.Электромагниты серии ЭУ заменяют электромагниты серии МТ, ЭМ34 и по своим характеристикам и присоединительным размерам полностью им соответствуют.
Электромагниты серии ЭУ не рекомендуется использовать при проектировании новых изделий из-за устаревшей конструкции. При проектировании новых изделий рекомендуется использовать электромагниты серии ЭМД.
Конструкция электромагнита:
• Катушка электромагнита надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.• Электромагниты выпускаются в вариантах как для включения в сеть постоянного тока, так и для включения в сеть переменного тока.
• Исполнения для питания от сети переменного тока выпускаются исключительно с разъёмом EN 175301-803 (известен также под обозначениями DIN 43650 А; СЭ11-19).
• Каждый электромагнит серии ЭУ является и тянущим и толкающим в зависимости от того, как его присоединить. По какой причине так получилось — неизвестно, документация разрабатывалась ещё во времена СССР.
• Степень защиты электромагнита — IP30 по ГОСТ 14254-2015.
Примечание: при использовании электромагнита серии ЭУ в качестве толкающего шток, передающий усилие от якоря, должен быть изготовлен из немагнитных материалов (сталь 12Х18Н10Т и т.п.) для соответствия тягового усилия заявленному. При использовании штока из магнитного материала (сталь 45 и т.п.) величина тягового усилия будет снижена из-за шунтирования магнитного потока.

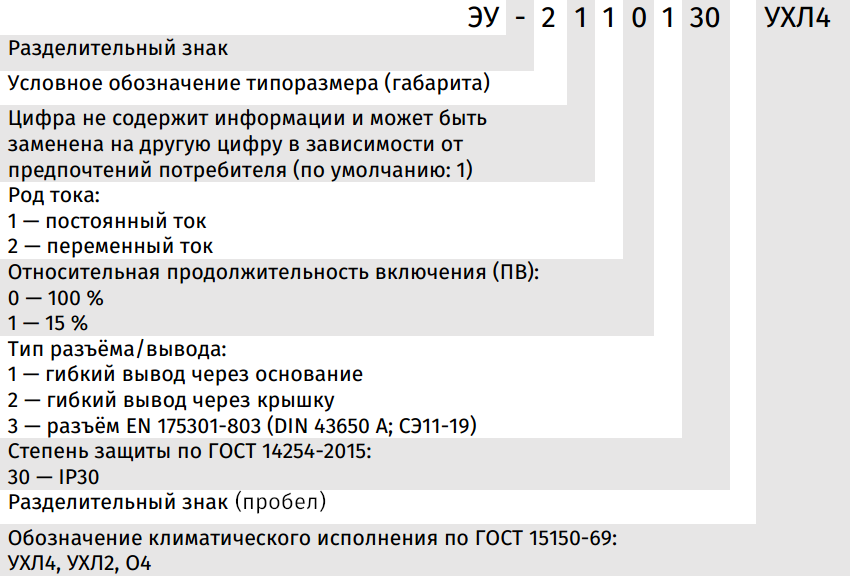

Структура условного обозначения электромагнитов серии ЭУ

В размещённой ниже таблице приведены основные технические параметры электромагнитов серии ЭУ.
Наименование | Режим работы (ПВ), % | Номинальное тяговое усилие, Н | Номинальный ход якоря, мм | Потребляемая мощность, Вт | Масса, кг |
---|---|---|---|---|---|
ЭУ-2 | 100 | 4,0 | 5 | 13,0 | 0,4 |
15 | 6,3 | 22,5 | |||
ЭУ-3 | 100 | 6,3 | 5 | 18,0 | 0,7 |
15 | 10,0 | 29,5 | |||
ЭУ-4 | 100 | 10,0 | 5, 10 | 20,0 | 1,1 |
15 | 16,0 | 40,0 | |||
ЭУ-5 | 100 | 16,0 | 5, 10 | 28,0 | 1,5 |
15 | 25,0 | 45,0 | |||
ЭУ-6 | 100 | 25,0 | 5, 10 | 29,0 | 1,8 |
15 | 40,0 | 50,0 | |||
ЭУ-7 | 100 | 40,0 | 5, 10, 15 | 41,0 | 3,7 |
15 | 63,0 | 50,0 | |||
ЭУ-8 | 100 | 63,0 | 5, 10, 15 | 58,0 | 5,3 |
15 | 100,0 | 115,0 | |||
ЭУ-9 | 100 | 100,0 | 5, 10, 15 | 69,0 | 7,1 |
15 | 160,0 | 140,0 |

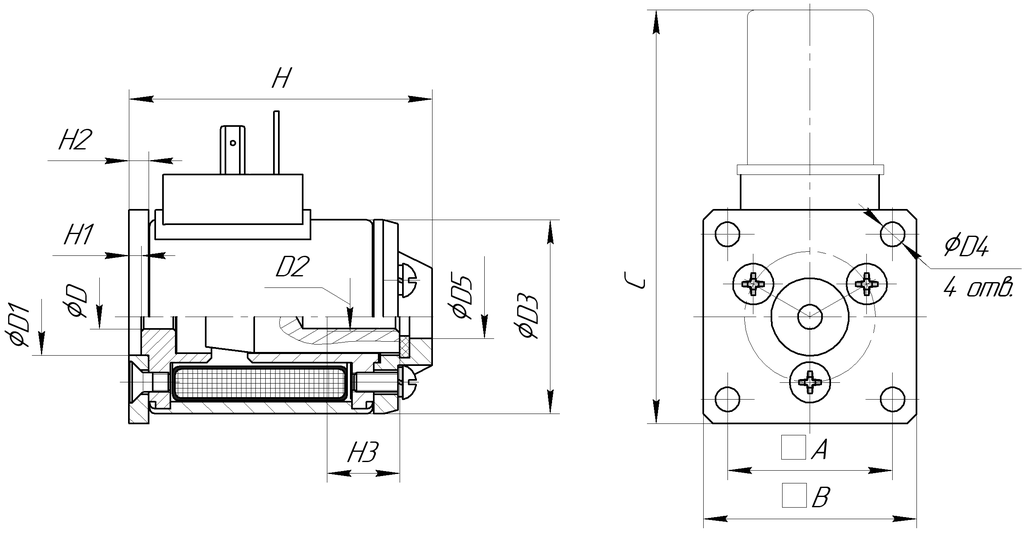

Ниже приведены габаритные, установочные и присоединительные размеры электромагнитов серии ЭУ.

Тип | А | В | C | D | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ЭУ-2 | 34 | 44 | 66 | 5 | 16 | M6 | 40 | 4,8 | 8 | 56 | 2,2 | 3,7 | 15 |
ЭУ-3 | 42 | 52 | 70 | 5 | 16 | M6 | 50 | 4,8 | 8 | 68 | 2,5 | 4,5 | 15 |
ЭУ-4 | 46 | 58 | 80 | 6,5 | 16 | M6 | 56 | 5,8 | 12 | 81 | 3,5 | 4,5 | 15 |
ЭУ-5 | 48 | 60 | 82 | 6,5 | 16 | M8 | 60 | 5,8 | 12 | 97 | 3 | 4,5 | 15 |
ЭУ-6 | 53 | 65 | 87 | 6,5 | 16 | M8 | 65 | 5,8 | 12 | 102 | 2,5 | 4,5 | 15 |
ЭУ-7 | 66 | 80 | 102 | 10 | 25 | M10 | 80 | 7,6 | 14 | 132 | 2,5 | 4,5 | 20 |
ЭУ-8 | 76 | 90 | 112 | 10 | 25 | M10 | 90 | 10 | 14 | 143 | 2,5 | 4,5 | 20 |
ЭУ-9 | 82 | 100 | 122 | 10 | 25 | M10 | 100 | 10 | 14 | 152 | 2 | 4,5 | 20 |
Таблица соответствия для замены электромагнитами ЭУ электромагнитов серий МТ, ЭМ34
ЭУ-2 | МТ-2 | ЭМ34-1 |
ЭУ-3 | МТ-3 | ЭМ34-2 |
ЭУ-4 | МТ-4 | ЭМ34-3 |
ЭУ-5 | МТ-5 | ЭМ34-4 |
ЭУ-6 | МТ-6 | ЭМ34-5 |
ЭУ-7 | МТ-7 | ЭМ34-6 |
ЭУ-8 | МТ-8 | ЭМ34-7 |
ЭУ-9 | МТ-9 | ЭМ34-8 |
