Электромагниты серии ЭМД общемашиностроительные

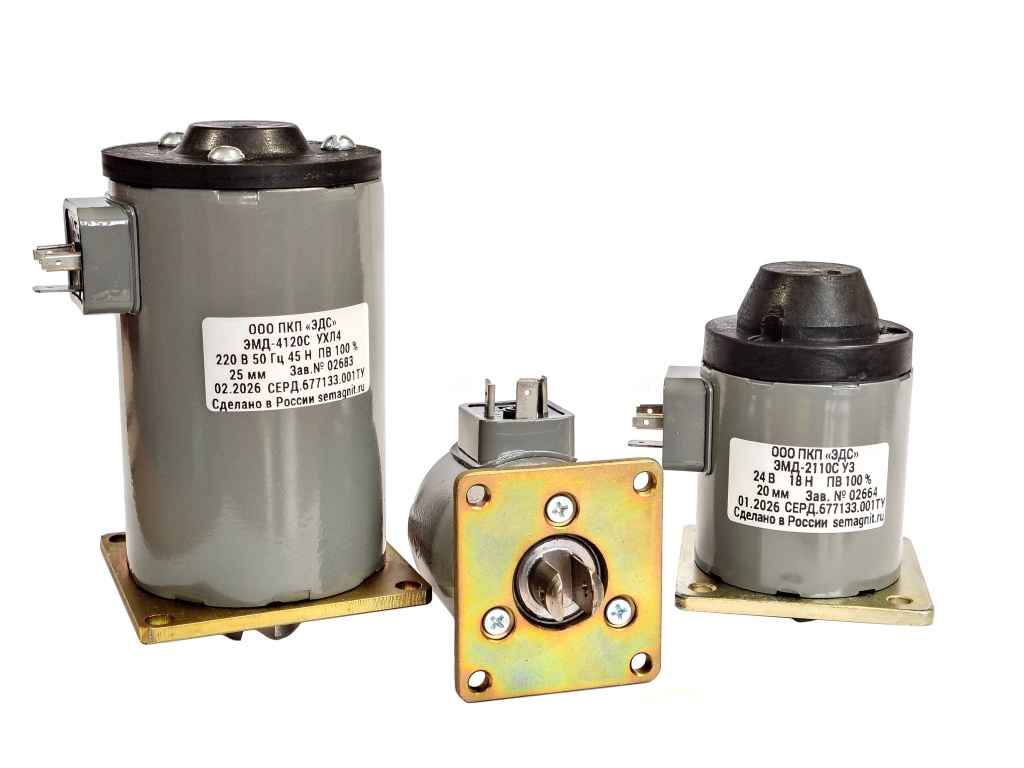

Электромагнит серии ЭМД общемашиностроительный

ТУ 3428.008.00213575-2000

Электромагниты длинноходовые серии ЭМД предназначены для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.
Электромагниты типа ЭМД заменяют электромагниты МИС, ЭМ33, ЭД, ЭМ44 и по своим характеристикам и присоединительным размерам полностью им соответствуют. Отличительной особенностью электромагнитов серии ЭМД является полное отсутствие пускового тока и повышенная степень защиты.

Конструкция электромагнита:

• Катушка электромагнита надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
• Электромагниты выпускаются в вариантах как для включения в сеть постоянного тока, так и для включения в сеть переменного тока.
• Исполнения для питания от сети переменного тока выпускаются исключительно с разъёмом EN 175301-803 (известен также под обозначениями DIN 43650 А; СЭ11-19).
• Электромагниты изготавливаются в тянущем и толкающем исполнении.
• Степень защиты электромагнита — IP30 по ГОСТ 14254-2015.

Примечание: Для электромагнитов толкающего исполнения шток, передающий усилие от якоря, должен быть изготовлен из немагнитных материалов (сталь 12Х18Н10Т и т.п.) для соответствия тягового усилия заявленному. При использовании штока из магнитного материала (сталь 45 и т.п.) величина тягового усилия будет снижена из-за шунтирования магнитного потока.

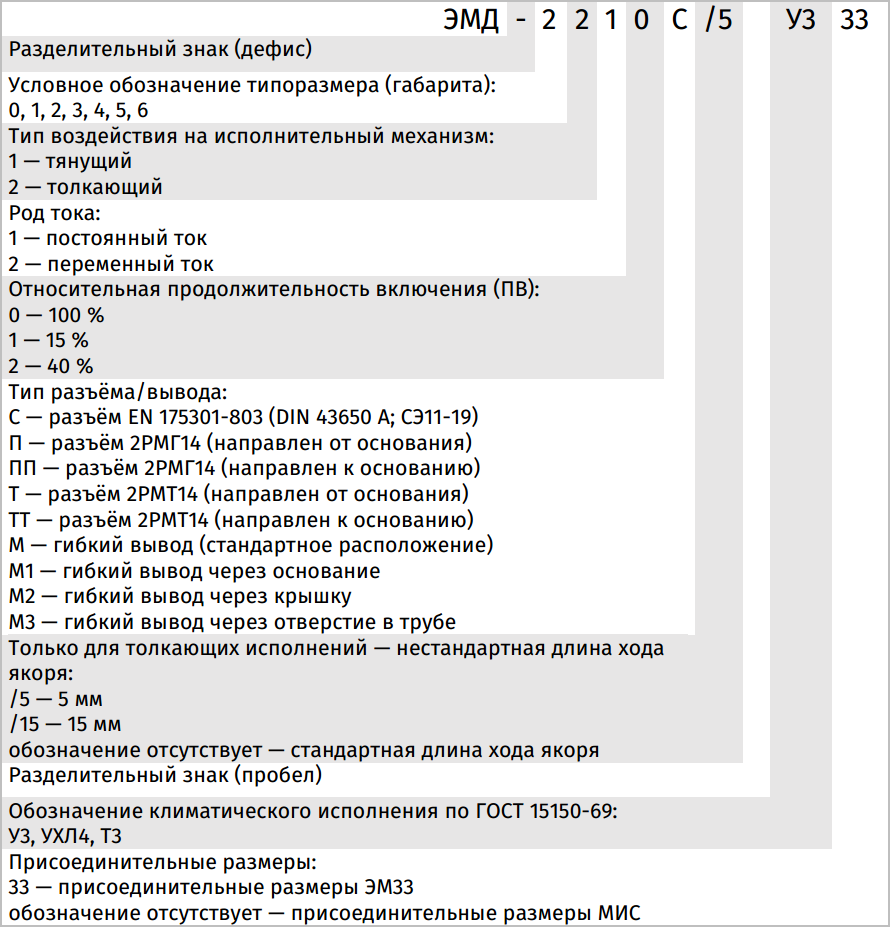

Структура условного обозначения электромагнитов серии ЭМД

Структура условного обозначения электромагнита серии ЭМД

Технические данные

В размещённой ниже таблице приведены основные технические параметры электромагнитов серии ЭМД.
Наименование (типоразмер) Режим работы (ПВ), % Номинальное тяговое усилие, Н Номинальный ход якоря, мм Число циклов в час Потребляемая мощность, Вт Время срабатывания/возврата, с Масса, кг
ЭМД-0 100 10 10 2400 25 0,25/0,15 0,8
40 15 1200 40
15 20 50
ЭМД-1 100 15 15 2400 35 0,35/0,20 1
40 22 1200 56
15 30 70
ЭМД-2 100 18 20 1200 45 0,45/0,30 1,5
40 27 600 72
15 36 90
ЭМД-3 100 30 20 1200 55 0,5/0,4 2,3
40 45 600 90
15 60 110
ЭМД-4 100 45 25 1200 65 0,65/0,45 3,3
40 67 600 105
15 90 130
ЭМД-5 100 60 25 1200 75 0,65/0,45 4,6
40 90 600 120
15 120 180
ЭМД-6 100 90 30 600 85 0,75/0,50 7,6
40 135 300 135
15 180 190


Ниже приведены габаритные, установочные и присоединительные размеры электромагнитов ЭМД-0 — ЭМД-5 тянущего и толкающего исполнений с присоединённой ответной частью разъёма EN 175301-803

Габаритные, установочные и присоединительные размеры приводов ЭМД 0…5 с соединителем электрическим СЭ11-19 тянущего и толкающего исполнения


Тип А А1 В В1 Д Д1 Д2 Д3 Д4 Д5 C H H1 H2 H3 H4 H5 H6
ЭМД-0 42 42 52 52 5,5 - - 50 4,3 12 90 - - - 4,5 - 76 14,2
ЭМД-1 46 51 58 63 6 4 16 56 6,5 26 98 79 6 14 4,5 8 79 14
ЭМД-2 54 56 70 73 6,5 6 20 63 9 35 105 97 6 12 4,5 10 97 10,5
ЭМД-3 54 61 70 80 7 6 24 70 10 28 110 112 6 15 4,5 10 130 20,5
ЭМД-4 69 70 81 82 7 6 24 76 10 28 124 132 6 17 4,5 10 148 23
ЭМД-5 70 85 90 100 7 6 24 89 8 28 128 132 6 17 4,5 10 150 25


Ниже приведены габаритные, установочные и присоединительные размеры электромагнита ЭМД-6 тянущего и толкающего исполнений с присоединённой ответной частью разъёма EN 175301-803

Габаритные, установочные и присоединительные размеры привода ЭМД 6 с соединителями СЭ11-19 - тянущего и толкающего исполнения

Таблица соответствия для замены электромагнитами ЭМД устаревших электромагнитов серий МИС, ЭМ44, ЭМ33, ЭД

Основание МИС Основание ЭМ33
ЭМД-0 МИС 0 - ЭМ33-2 ЭД03
ЭМД-1 МИС 1 - ЭМ33-3 ЭД04
ЭМД-2 МИС 2 ЭМ44-31 ЭМ33-4 ЭД05
ЭМД-3 МИС 3 ЭМ44-32 ЭМ33-5 ЭД06
ЭМД-4 МИС 4 ЭМ44-33 ЭМ33-6 ЭД07
ЭМД-5 МИС 5 - ЭМ33-7 ЭД08
ЭМД-6 МИС 6 ЭМ44-37 ЭМ33-8 ЭД09
