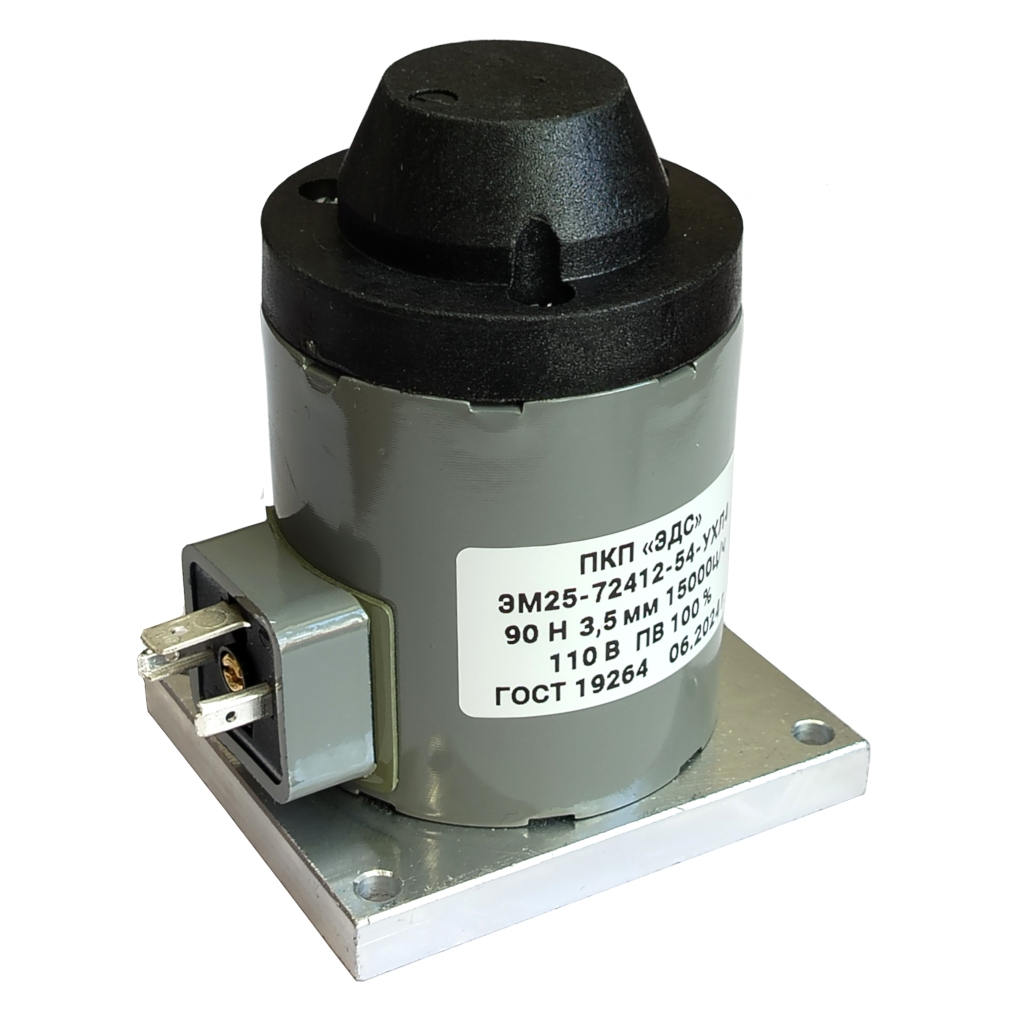

Привод электромагнитный ЭМ25
ТУ 3428-009-00213575-98
Электромагнит ЭМ 25 является полным аналогом электромагнитов ПЭ 10; NG10; ЭМЛ1203; EmА 240\7,5; МА1204 и предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 10 мм, такими, как ВЕ10; 1РЕ10; МРЭ10; РХ10 и т.д. а также другой гидроаппаратурой станочной и мобильной техники. Для использования в составе гидроаппаратуры с повышенными требованиями по тяговому усилию и ходу якоря, а также там, где требуется исполнение с «мокрым якорем», рекомендуется использовать электромагнит МЭГ10.
Наше предприятие также изготавливает гидрораспределители ГРЭ10 (аналог ВЕ10; 1РЕ10).
Конструкция электромагнита:
- Электромагнит изготавливается с «сухим якорем», т.е. полость электромагнита не соединена с полостью гидрораспределителя.
- Электромагнит изготавливается в толкающем исполнении.
- Электромагнит имеет кнопку ручного включения, используемую при наладке.
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 - IP65.
- Масса электромагнита – 1,5 кг.
Основные технические параметры
Наименование параметра | Величина параметра |
Номинальное тяговое усилие, Н |
90,0 |
Номинальный ход якоря, мм | 3,5 |
Полный ход якоря, не менее, мм |
7,5 |
Потребляемая мощность, не более, Вт | 42,0 |
Режим работы, ПВ, % | 100 |
Габаритные и присоединительные размеры электромагнита ЭМ25 с соединителем СЭ11-19
Габаритные и присоединительные размеры электромагнита ЭМ25
с соединителем АМP Power Timer, с соединителем 2РМГ, с гибким выводом
Структура условного обозначения привода серии ЭМ25
