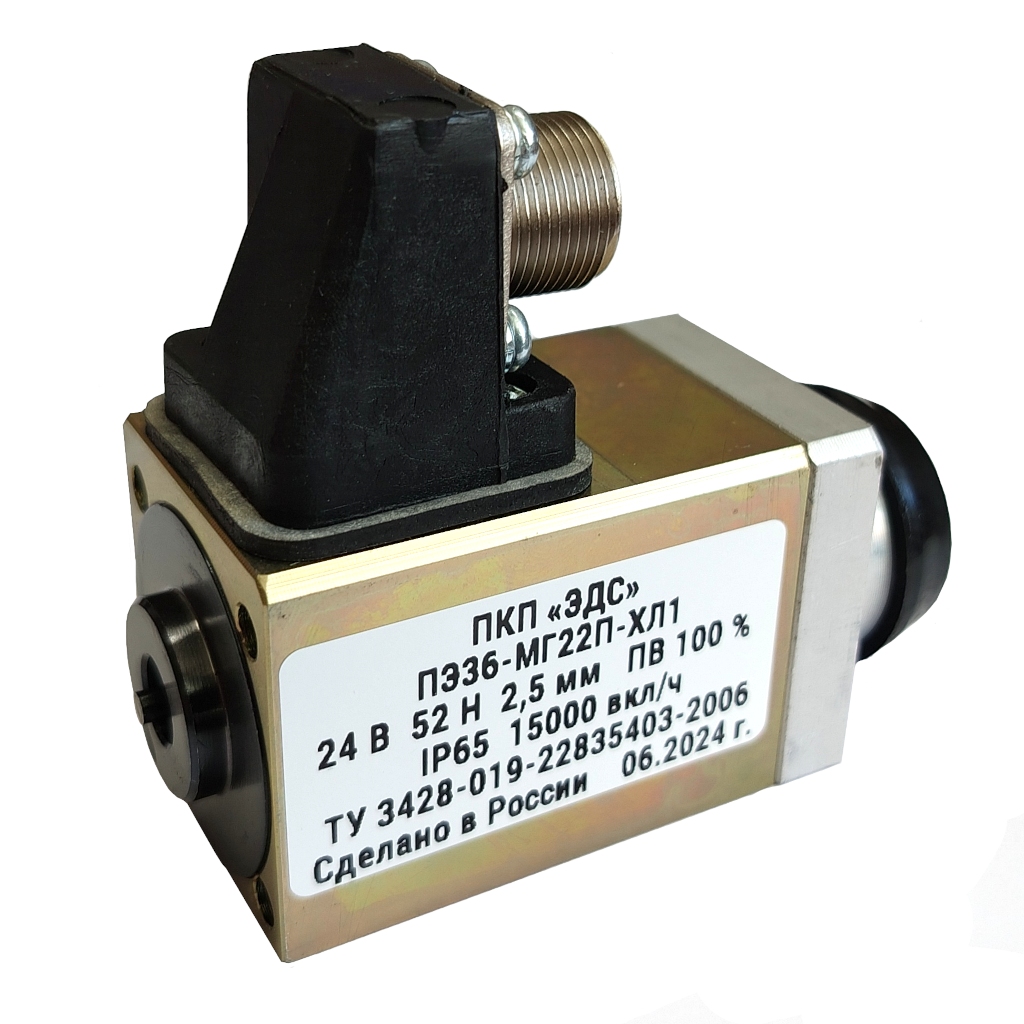

ПЭ36
ТУ 348-019-22835403-2006
Привод электромагнитный типа ПЭ36 является полным аналогом электромагнитов КВМ-36 и предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6; и т.д. а также секционной гидроаппаратурой станочной и мобильной техники. Повышенное по сравнению с электромагнитом ПЭ35 тяговое усилие и расширенный диапазон рабочих напряжений позволяет электромагниту ПЭ36 надёжно работать на гидроаппаратуре станочной и мобильной техники.
Также наше предприятие производит гидрораспределители ГРЭ6 (аналоги ВЕ6; 4WE6; 1РЕ6 и т.п.).
Конструкция электромагнита:
- Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
- Допускаемое давление рабочей жидкости в полости электромагнита – 6 МПа.
- Электромагнит изготавливается в толкающем исполнении.
- Электромагнит имеет кнопку ручного включения, используемую при наладке.
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65.
- Масса электромагнита – 0,6 кг.
Основные технические характеристики
Наименование параметра | Исполнение "С" | Исполнение "М" |
Тяговое усилие при номинальном ходе якоря, не менее, Н | 55 | 52 |
Потребляемая активная мощность, не более, Вт | 35 | |
Допустимое отклонение питающего напряжения от номинала, не более |
+10% ... -15% |
+25% ... -10% |
Номинальный ход якоря, мм |
2,5 |
|
Полный ход якоря, мм |
5,5+0,5 |
|
Режим работы, ПВ, % |
100 |
Габаритные и присоединительные размеры электромагнита ПЭ36 с соединителем AMP Power Timer
Габаритные и присоединительные размеры электромагнита ПЭ36 с соединителем СЭ11-19 и 2РМГ
Структура условного обозначения привода серии ПЭ36
