Гидрораспределитель ГРЭ6
Гидрораспределитель серии ГРЭ6 с условным проходом Ду=6мм
ТУ 4144-030-22835403-2014
Гидрораспределитель ГРЭ6 предназначен для пуска, останова или изменения направления потока жидкости в гидросистемах различных машин при подаче внешнего управляющего воздействия, осуществляемого с помощью электромагнитов, вручную или механически.
Гидрораспределитель ГРЭ6 является полным аналогом гидрораспределителей 1РЕ6; ВЕ6; РГС3-6/3СЕ; МРЭ6; 4WE6.
У нас можно также приобрести плиты монтажные и модульные гидравлические для данных гидрораспределителей.
Конструкция гидрораспределителя:
- Гидрораспределитель изготавливается на номинальное давление рабочей жидкости до 32МПа.
- Максимально допустимое давление на сливе - 10 МПа. По заказу возможно изготовление с допустимым давлением на сливе до 21 МПа.
- В настоящий момент на нашем предприятии освоены следующие схемы распределения потока рабочей жидкости: 574А; 574Е; 574; 574АОФ; 573; 573Е; 44-А; 44-В; 34-А; 34-В; 44; 34; 24; 14; 64А.
Габаритные и присоединительные размеры гидрораспределителей ГРЭ6-2
Габаритные и присоединительные размеры гидрораспределителя ГРЭ6-2, укомплектованного электромагнитами МЭГ6-2

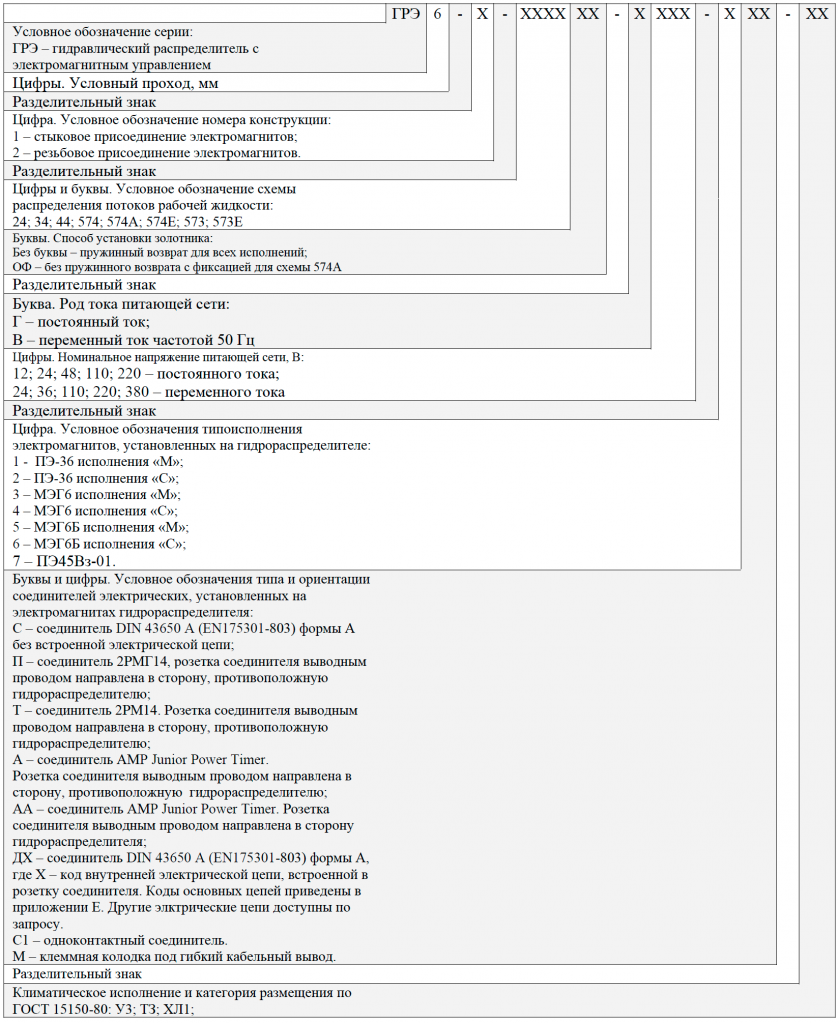

Структура условного обозначения гидрораспределителей ГРЭ6
Список схем распределения рабочей жидкости в гидрораспределителях ГРЭ6
Номер схемы | Условное обозначение |
Последовательность соединения каналов при переключении |
Таблица аналогов
| ||||
Atos
| Rexroth | Duplomatic | Vickers | Parker | |||
14 |
|
| 0710 | H | S2 | 0С | 2С |
24 |
|
| 0718 | M | S10 | 7С | 6С |
34 |
|
| 0631/2 | J | S3 | 6С | 4С |
44 |
|
| 0711 | E | S1 | 2С | 1С |
54 |
|
| 0715 | F | S7 | - | - |
64 |
|
| 0714 | G | S4 | - | 9С |
64А |
|
| - | - | - | - | - |
94 |
|
| - | R | S20 | - | - |
573 |
| - | A | TA23 | - | - | |
573Е |
| - | B | TB23 | 22А | - | |
574 |
|
| 0630/2 | C | TA02 | 0А | 0А |
574А |
|
| 0631/2 | D | TA | 2А | 2А |
574Е |
| 0631/2 | Y | TB | - | - |
Таблица аналогов маркировок гидрораспределителей нашего производства, отечественных и импортных
НПП "Спецэлектромагнит" |
Старый "Гидроаппарат", китайские распределители с биркой "Сделано в России" | "Гидроаппарат" Ульяновск |
Atos |
Rexroth, китайские производители |
Duplomatic |
ГРЭ6-2-44-Г24-3С-ХЛ1 | ВЕ6.44.Г24 | 1РЕ6.44.Г24.НМ | DHI-0711-X | 4WE6E |
DS3-S1 |
ГРЭ6-2-34-Г24-3С-ХЛ1 | ВЕ6.34.Г24 | 1РЕ6.34.Г24.НМ | DHI-0713-X | 4WE6J | DS3-S3 |
ГРЭ6-2-24-Г24-3С-ХЛ1 | ВЕ6.24.Г24 | 1РЕ6.24.Г24.НМ | DHI-0718-X | 4WE6M | DS3-S10 |
ГРЭ6-2-14-Г24-3С-ХЛ1 | ВЕ6.14.Г24 | 1РЕ6.14.Г24.НМ | DHI-0710-X | 4WE6H |
DS3-S2 |
ГРЭ6-2-574A-Г24-3С-ХЛ1 | ВЕ6.574А.Г24 | 1РЕ6.574А.Г24.НМ | DHI-0631/2-X | 4WE6D | DS3-TA |
ГРЭ6-2-574Е-Г24-3С-ХЛ1 | ВЕ6.574Е.Г24 | 1РЕ6.574Е.Г24.НМ | DHI-0631/2/A-X | 4WE6Y | DS3-TB |
ГРЭ6-2-574-Г24-3С-ХЛ1 | ВЕ6.574.Г24 | 1РЕ6.574.Г24.НМ | DHI-0630/2-X | 4WE6C | DS3-TA02 |
ГРЭ6-2-574AОФ-Г24-3С-ХЛ1 | ВЕ6.574АОФ.Г24 | 1РЕ6.574АОФ.Г24.НМ | DHI-0751/2-X | 4WE6D OF |
|
ГРЭ6-2-573-Г24-3С-ХЛ1 | ВЕ6.573.Г24 | 1РЕ6.573.Г24.НМ | DHI-0632/2-X | 3WE6A |
|
ГРЭ6-2-573Е-Г24-3С-ХЛ1 | ВЕ6.573Е.Г24 | 1РЕ6.573Е.Г24.НМ |
|
|
|
